Untuk memper baiki speaker Bluetooth kita harus mengetahui dasar dasar teknik audio vidio. Kita tahu bahwa speaker Bluetooth terdiri dari speaker, amplifier dan kontroller.
Speaker di sini berfungsi sebagai merubah gelombang listrik ke gelombang suara. Dalam rangkaian speaker Bluetooth ini menggunakan 8ohm ya … mungkin saya lupa.
Amplifier di speaker Bluetooth ini berfungsi menguatkan getaran yang di hasilkan kontroller agar bisa menggetarkan speaker. Di rangkaian ini awalnya menggunakan ic ht8691.
Kontroller di speaker Bluetooth ini berfungsi sebagai penghasil dan atau pembaca sinyal dari data usb, card reder aux in, atau penangkap sinyal radio ya tergantung mode nya apa. Pada rangkaian ini menggunakan ic as19ap.
Urutan menserfis
– di sini saya dapati speaker Bluetooth dalam keadaan mati total maka saya charger battery dulu dg power supply.
– lalu saya chek ada yang gosong dan saya tancapkan battery maka saya dapati ic ht8691 panas
– saya cabut ic th8691 lalu saya tancapkan sumber battery lagi dan kontroller menyala.

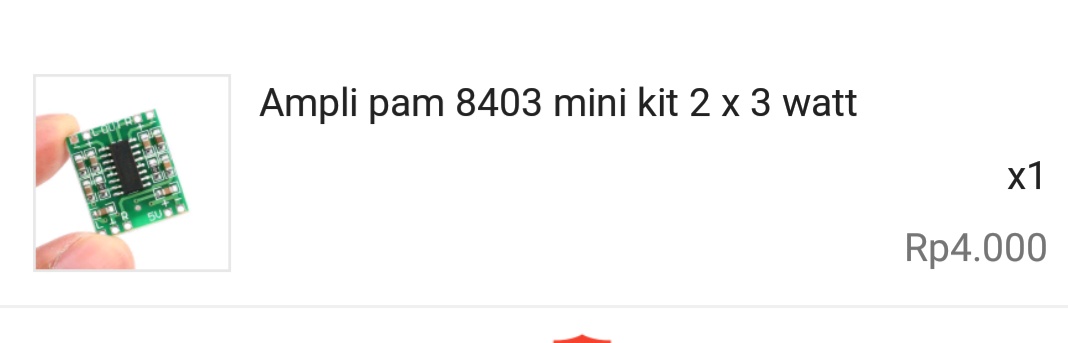

– kerusakan terdapat pada ic power amplifier maka saya cangkok dengan ic pam8403.

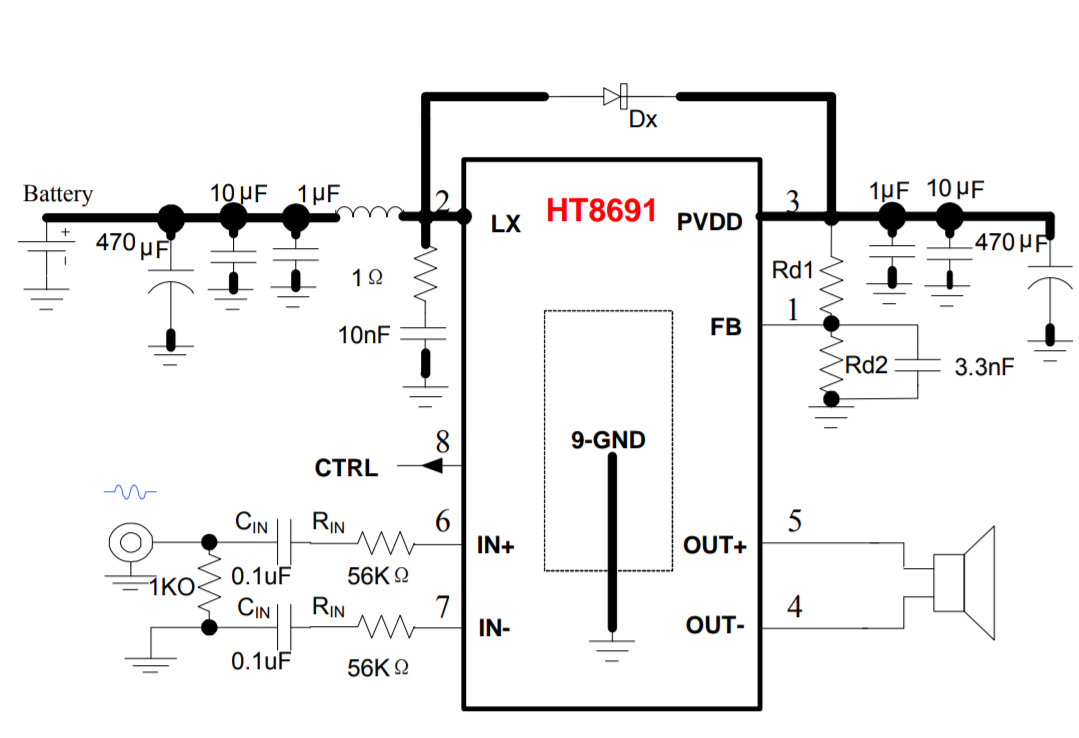

– saya menyamakan dengan port dengan ic ht8691

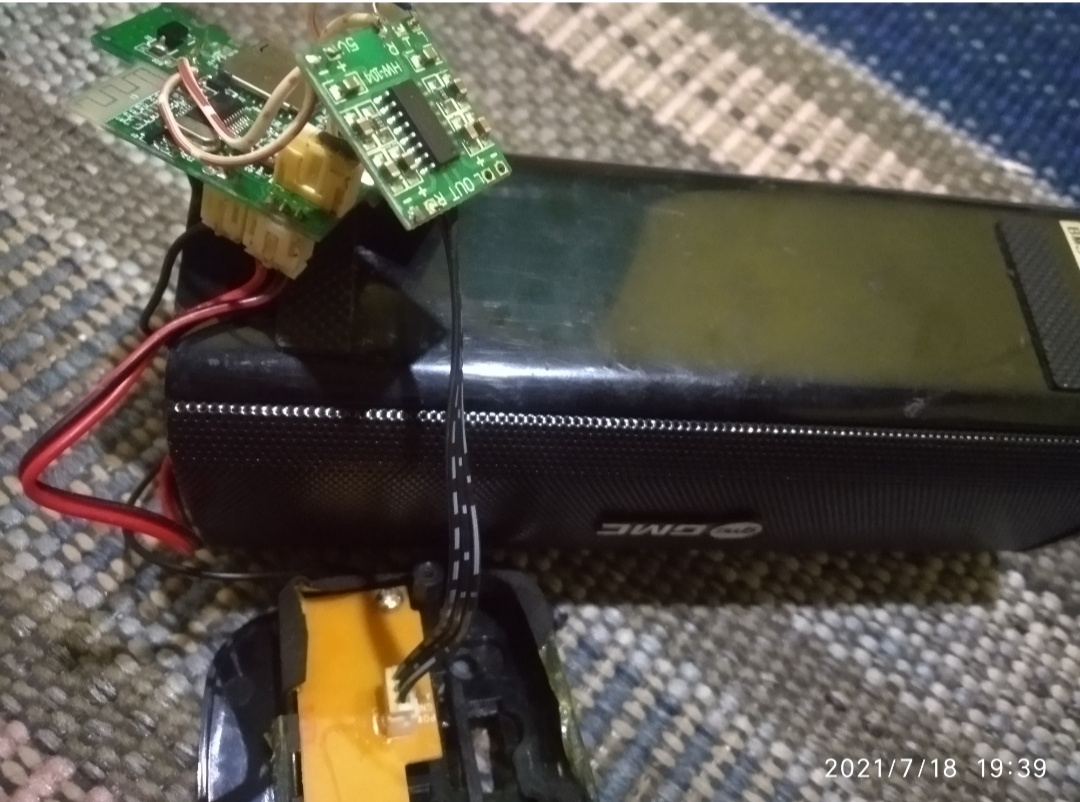

– hasil semetara nya seperti ini dan sudah bekerja dg normal
